Co je na obrazovce

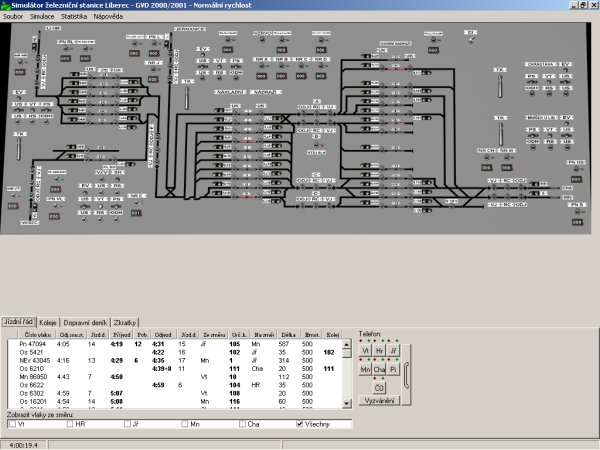

Po spuštění simulátoru se objeví panel dispozičního výpravčího ŽST Liberec

Nejvýše je nabídka, která umožňuje přístup k mnoha funkcím. Pod nabídkou se nachází vlastní ovládací panel zab. zařízení TEST-C.

Použité zkratky:

LI-HR	Liberec Horní Růžodol
Pn XX	příkaz přivolávací návěst s označením návěstidla (skupiny náv.) s počítadlem
NR X	nouzové rušení vlakové cesty s označením závěrové skupiny a počítadlem
Odj	odjezdové (vzdledem k osobnímu nádraží) tlačítko výběru vlakové cesty (zelené)
Vj	vjezdové (vzdledem k osobnímu nádraží) tlačítko výběru vlakové cesty (zelené)
Ruš	tlačítko rušení vlakové cesty
UK	tlačítka určení koleje (bílá)
A .. E	označení skupin závěru vlakových cest
ÚTD	nádraží ÚTD (bývalé Ústecko-Teplické dráhy)
US	udělení souhlasu na poloautobloku (nad tlačítkem) nebo indikace uděleného souhlasu
RS	rušení uděleného souhlasu na poloautobloku
ODH	udělení odhlášky na poloautobloku
VT	indikace volnost trati
PS	indikace přijetí souhlasu
EV	evidence vjezdu
SR	indikace souhlasu pro vlečku Liberec-Rochlice
M 118 V	variantní tlačíkto určení koleje na 118 k.
ČO	červený okruh (zatím bez funkce)

Zkratky stanic:

Vt	Vesec u Liberce
Hr	Liberec - Horní Růžodol
Jř	Jeřmanice
Mn	Mníšek u Liberce
Cha	Chrastava
Pil	Pilínkov

Pod panelem se nachází výběrový pás s několika možnostmi:
Jízdní řád - zobrazí aktuální jízdní řád pro Liberec, filtr jízdního řádu a telefon
Dopravní deník - zobrazí automaticky psaný dopravní deník.
Koleje – zobrazí délku a obsazení jednotlivých kolejí, včetně jejich plánovaného obsazení
Zkratky – vysvětlení zkratek

Tlačítko Info o vlaku - zobrazí informační okno s údaji o vlaku (jízdní řád, oběh náležitostí, koleje, na které může přijet, ...) , tip: pokud chcete vidět informace i o jiném vlaku, nemusíte okno zavírat, stačí vybrat zvolený vlak v jízdním řádu

Dále následuje stavový řádek s hodinami a informací o objektu na panelu, nad kterým je kurzor myši.

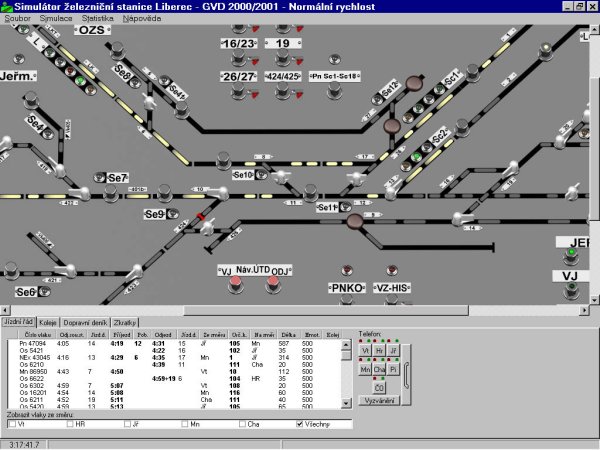

Po přepnutí na Stavědlo 3 se zobrazí panel signalisty:

Použité zkratky (odlišné od panelu disp. výpravčího):

Náv.	tlačítko návěstidla
OZS	opakovací zarážka staniční
EVO	evidence vjezdu nebo odjezdu
OK	obsazení koleje (místo průsvitky, která se tam nevešla)
Záv. cesty	závěr vlakové cesty
KPV	kontrola polohy výměn
